1. Introducción
un Unidad de energía hidráulica eléctrica (EHPU) es un sistema compacto y autónomo que convierte la energía eléctrica de un motor en energía hidráulica (flujo y presión) para accionar cilindros, motores u otras herramientas hidráulicas. A diferencia de los sistemas hidráulicos tradicionales de velocidad constante y funcionamiento continuo, las EHPU modernas enfatizan entrega de energía bajo demya and controlabilidad precisa , lo que los convierte en la opción preferida para la automatización industrial, equipos móviles y maquinaria inteligente.
En comparación con las unidades hidráulicas convencionales impulsadas por motores de combustión interna, las EHPU ofrecen ventajas significativas en control de ruido, eficiencia energética, costos de mantenimiento e integración de control . La siguiente tabla proporciona una comparación técnica directa:

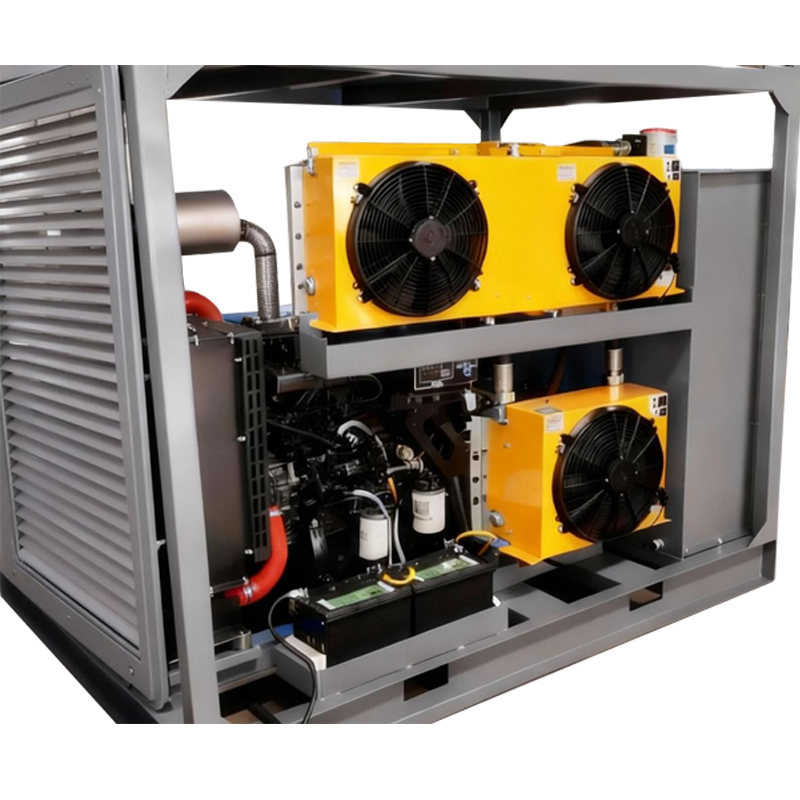

1.1 Comparación técnica: EHPU frente a unidades de energía hidráulica tradicionales
| Parámetro | Unidad de energía hidráulica eléctrica (EHPU) | Unidad de motor tradicional impulsada por ICE o de velocidad fija |
|---|---|---|
| Nivel de ruido | Bajo (normalmente entre 55 y 75 dBA, según el tipo de bomba) | Alto (a menudo entre 85 y 100 dBA, requiere protección auditiva) |
| Eficiencia Energética | Alto: potencia bajo demanda, el control de velocidad variable ahorra entre un 30 % y un 70 % de energía | Bajo a medio: funcionamiento continuo a máxima velocidad, el exceso de flujo se desvía como calor |
| Precisión de control | Excelente: el control servo/proporcional permite una regulación precisa de la posición, la fuerza y la velocidad | Deficiente: limitado a válvulas proporcionales básicas o de encendido/apagado, respuesta más lenta |
| Costo de mantenimiento | Bajo: menos componentes desgastados, sin sistema de combustible, intervalos de servicio más largos | Alto: mantenimiento del motor, filtros de combustible, sistema de escape, cambios de aceite más frecuentes |
| Comportamiento de inicio | Instantáneo: par máximo desde velocidad cero, arranque silencioso | Retrasado: tiempo de arranque, período de calentamiento requerido (especialmente en condiciones frías) |
| Huella de instalación | Compacto: el diseño integrado de motor, bomba y tanque reduce las necesidades de espacio | Grande: motor independiente, bomba, tanque de combustible grande, sistema de enfriamiento |
| Emisiones | Cero emisiones directas (solo propulsión eléctrica) | Importante: CO2, NOx y partículas procedentes de la combustión de combustible. |
| Aplicaciones típicas | Fábricas de interior, equipos eléctricos móviles, robótica, salas blancas, procesamiento de alimentos. | Maquinaria de construcción pesada, minería y agricultura al aire libre sin acceso a la red |
1.2 Por qué EHPU se está convirtiendo en la opción principal
La creciente adopción de EHPU en todas las industrias está impulsada por varias tendencias clave:
- Electrificación de equipos móviles. — Las EHPU alimentadas por baterías permiten montacargas, plataformas de trabajo aéreas y cargadores compactos sin emisiones.
- Integración de la Industria 4.0 — Las EHPU interactúan fácilmente con PLC, puertas de enlace de IoT y sistemas de monitoreo en la nube para mantenimiento predictivo y optimización en tiempo real.
- Regulaciones energéticas — Los estándares de eficiencia más estrictos (por ejemplo, requisitos de motores IE3/IE4, ISO 50001) favorecen las EHPU de velocidad variable sobre las unidades de velocidad fija.
- Comodidad del operador — El bajo nivel de ruido y vibraciones mejora las condiciones de trabajo en fábricas y entornos urbanos.
1.2.1 Tecnologías habilitadoras clave para las EHPU modernas
- Motores síncronos de imanes permanentes (PMSM) — Mayor densidad de potencia y eficiencia que los motores de inducción, especialmente con cargas parciales.
- Servoaccionamientos integrados — El control de circuito cerrado de la velocidad y el par del motor regula directamente el flujo y la presión de la bomba sin válvulas proporcionales separadas.
- Diseños compactos de válvulas montadas en colector — Reduce los puntos de fuga y simplifica el montaje.
- Sensores inteligentes (presión, temperatura, contaminación) — Habilite el monitoreo basado en condiciones y el apagado automático al detectar fallas.
En resumen, la EHPU ofrece una combinación convincente de Potencia hidráulica limpia, silenciosa, eficiente y controlable con precisión. . Es adecuado no solo para diseños de equipos nuevos, sino también para modernizar sistemas hidráulicos existentes que actualmente dependen de motores de velocidad constante ineficientes o bombas impulsadas por motores.
2. Componentees básicos y principios operativos
2.1 Componentes principales
Una unidad de energía eléctrica hidráulica completa consta de varios subsistemas cuidadosamente combinados. Cada componente influye directamente en el rendimiento, la confiabilidad y la idoneidad de la aplicación de la unidad. La siguiente tabla enumera los componentes esenciales junto con sus funciones funcionales y especificaciones típicas:
| Component | Función | Especificaciones típicas/variaciones |
|---|---|---|
| Motor electrico | Convierte la energía eléctrica en energía rotacional mecánica para impulsar la bomba. | CA (monofásica/trifásica: 110 V, 230 V, 400 V, 480 V) o CC (12 V, 24 V, 48 V, 72 V, 96 V); tipos de inducción, imán permanente o servo; rango de potencia: 0,1 kW a 50 kW |
| Bomba Hidráulica | Convierte el par mecánico en flujo hidráulico (desplazamiento de volumen por revolución) | Bomba de engranajes (externa/interna), bomba de paletas, bomba de pistón (axial/radial); desplazamiento fijo o variable; rango de flujo: 0,5 L/min a 150 L/min |
| Depósito (tanque) | Almacena fluido hidráulico, disipa calor, permite la liberación de aire y la sedimentación de contaminantes | Material: acero, aluminio o plástico; volumen típicamente de 1L a 50L para unidades compactas; a menudo tienen forma para encajar alrededor del motor/bomba para ahorrar espacio |
| Acoplamiento / Soporte | Transfiere el torque del motor al eje de la bomba mientras compensa desalineaciones menores. | Acoplamiento de mandíbula flexible (araña), carcasa de campana con acoplamiento integrado o acoplamiento directo del eje macho/hembra |
| Conjunto de filtro | Elimina contaminantes sólidos para proteger la bomba y las válvulas del desgaste. | Filtro de succión (grueso, malla 100–150), filtro de línea de retorno (fino, 10–25 μm) o filtro de línea de presión (3–10 μm para servosistemas) |
| Grupo de válvulas de control | Dirige la dirección del flujo, regula la presión y controla el caudal a los actuadores. | Válvulas direccionales (2/2, 3/2, 4/2, 4/3 accionadas por solenoide), válvulas de alivio de presión, válvulas de control de flujo (fijas o ajustables), válvulas proporcionales/servo |
| Opcional: Acumulador | Almacena fluido presurizado para demanda máxima, absorbe pulsaciones y mantiene la presión cuando la bomba está apagada | Tipo vejiga, pistón o diafragma; la presión de precarga suele ser del 50 % al 90 % de la presión de trabajo del sistema; volumen 0.2L a 10L |
| Opcional: Sistema de refrigeración | Elimina el exceso de calor generado durante la operación continua o de ciclo de trabajo alto | Ventilador de CA/CC que sopla sobre la superficie del tanque, intercambiador de calor aire-aceite o intercambiador de calor de placas enfriado por agua |
| Sensores e instrumentación | Proporcionar retroalimentación para control, protección y diagnóstico. | Transductor de presión (0–10 V, 4–20 mA), interruptor de temperatura o RTD, interruptor de nivel de fluido, sensor de contaminación de aceite (opcional) |
2.1.1 Guía de selección del tipo de bomba
| Tipo de bomba | Rango de presión (máx.) | Rango de eficiencia | Nivel de ruido | Más adecuado para |
|---|---|---|---|---|
| Bomba de engranajes externa | 180 a 300 bares (2600 a 4350 psi) | 80–88% | Moderado (65–78 dBA) | Industria general, equipos móviles, aplicaciones sensibles a los costos. |
| Bomba de engranajes internos | 210–350 bares (3050–5075 psi) | 85–92% | Bajo (58–70 dBA) | Funcionamiento silencioso, aplicaciones de ciclo alto, máquinas de moldeo por inyección |
| Bomba de pistones axiales | 280–450 bares (4060–6525 psi) | 90–95% | Moderado a alto (70–85 dBA) | Alta presión, necesidades de desplazamiento variable, sistemas de precisión servocontrolados |
2.2 Principio de funcionamiento y secuencia de operación
El funcionamiento de una EHPU sigue una secuencia bien definida de eventos de conversión de energía. Comprender esta secuencia es esencial para el diseño adecuado del sistema y la resolución de problemas.
2.2.1 Flujo de operación paso a paso
- Paso 1 — Señal de comando: Un sistema de control (PLC, interruptor de palanca, relé o microcontrolador) envía un comando de arranque o dirección al contactor o variador del motor.
- Paso 2 — Arranque del motor: El motor eléctrico acelera hasta su velocidad de funcionamiento (unidades de velocidad fija) o hasta una velocidad de referencia ordenada (unidades de velocidad variable).
- Paso 3 — Succión de la bomba: La rotación de la bomba crea baja presión en su entrada, extrayendo fluido hidráulico del depósito a través del filtro de succión y la línea de entrada.
- Paso 4: Descarga de la bomba (generación de presión): La bomba desplaza el fluido hacia la línea de salida. A medida que el fluido encuentra resistencia (de la carga, la válvula cerrada o el actuador), la presión aumenta hasta el nivel requerido para superar esa resistencia, hasta el ajuste de la válvula de alivio.
- Paso 5 — Control de dirección de la válvula: Se energizan una o más válvulas direccionales operadas por solenoide para dirigir el flujo presurizado al puerto del actuador deseado (por ejemplo, extendiendo un cilindro).
- Paso 6 — Movimiento del actuador: El fluido presurizado ingresa al orificio del cilindro o a la entrada del motor, provocando un movimiento lineal o giratorio contra la carga externa. El fluido de la cámara opuesta regresa al tanque a través de la línea de retorno.
- Paso 7 — Regulación de la presión: Una válvula de alivio de presión protege el sistema desviando el flujo al tanque si la presión excede un máximo preestablecido. En las EHPU de velocidad variable, el motor desacelera o se detiene en lugar de pasar por alto el aceite, lo que ahorra energía.
- Paso 8 — Control de flujo (si está equipado): Una válvula de control de flujo (orificio fijo, válvula de aguja o válvula proporcional) limita el caudal independientemente de la presión, controlando la velocidad del actuador.
- Paso 9: Retorno y Filtración: El fluido que regresa del actuador pasa a través del filtro de la línea de retorno para eliminar las partículas de desgaste antes de volver a ingresar al depósito.
- Paso 10: Apagar/Mantener la bomba (Permanecer): Al recibir una orden (o después de un temporizador en unidades de servicio intermitente), el motor se detiene. La presión del sistema puede mantenerse mediante una válvula de retención, una válvula operada por piloto o un acumulador para una función de retención.
Nota crítica: Permitir que una bomba de desplazamiento fijo funcione contra una válvula de centro cerrado o contra la válvula de alivio durante períodos prolongados sobrecalentará rápidamente el aceite y dañará la bomba. Utilice siempre válvulas de alivio sólo como dispositivos de seguridad, no como reguladores de presión, a menos que la bomba sea de desplazamiento variable con control de corte de presión.
3. Ventajas clave sobre las unidades de energía hidráulica tradicionales
El cambio de los motores de combustión interna (ICE) convencionales o los motores eléctricos de velocidad fija a las modernas unidades de energía eléctrica-hidráulica está impulsado por mejoras cuantificables en múltiples dimensiones de rendimiento.
3.1 Comparación detallada del rendimiento
| Parámetro | Unidad de energía hidráulica eléctrica (EHPU moderna) | Unidad impulsada por motor de combustión interna (ICE) | Unidad de motor de CA de velocidad fija (tradicional) |
|---|---|---|---|
| Eficiencia Energética (Full Cycle) | 70–92% (servo/velocidad variable, bajo demanda) | 20-35% (diésel, carga parcial ineficiente) | 35–55% (velocidad máxima continua, pérdidas de derivación) |
| Nivel de ruido (dBA @ 1m) | 55–75 dBA | 85–105 dBA | 75–88 dBA |
| Tiempo de respuesta del control | 20-150 ms | 500–2000 ms | 100–300 ms |
| unnual Maintenance Cost (Relative) | Bajo (1x valor de referencia) | Alto (5 a 8 veces el valor inicial) | Medio-bajo (1,5-2 veces el valor inicial) |
| Emisiones (Direct) | Cero: el CO₂ depende de la fuente de energía de la red (indirecta) | Significativo: CO₂, NOx, PM, HC, CO | Cero emisiones directas en el punto de uso |
Para la gran mayoría de aplicaciones industriales, móviles fuera de carretera y de automatización que funcionan en condiciones templadas con requisitos de energía moderados (<50 kW continuos) y acceso a electricidad o capacidad de batería razonable, el EHPU ofrece un rendimiento superior, un menor costo operativo y un mejor cumplimiento que cualquier alternativa tradicional.
